1/4 楕円法

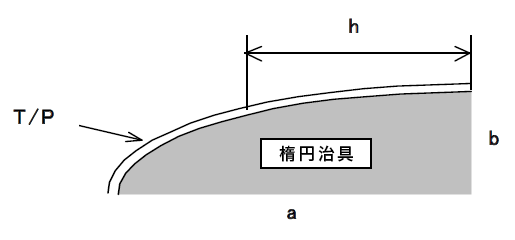

下図のような形態で樹脂試験片を測定器具に裝着し、試薬の化学物質を試験片の表面に塗ります。
化学物質が蒸発するのを防止するため、キムタオルに試薬を染み込ませて、試験片に装着することもあります。
約24時間後クラックが発生するのを確認します。
クラックの発生位置を測定します。
（クラックが見えづらい場合、手でさらに試験片を折り曲げてクラックを顕在化させます。）

下記計算式で臨界歪みε（%）を算出します。

臨界歪みε（%）　＝　bt{1ー(1/a²－b²/a⁴)h²}^－3/2/2a²×100

測定法：１／４楕円法

ε ：臨界歪みε（%）
ｈ ：クラック終点までの距離
ｔ ：テストピース厚み
ａ ：楕円長径
ｂ ：楕円短径

臨界歪みの値から、実使用時の目安を下記表に示します。
あくまでも目安ですので、実用試験によるご確認をお願いします。

臨界歪みε（%）	実使用時の目安
0.5％未満	わずかな応力のみで割れが発生する可能性が高い
0.5%以上 0.7%未満	薬品との接触により割れが発生する可能性有り 使用条件によって（特に過度の応力がかかる場合）は注意を要する
0.7％以上	薬品との接触により割れが発生する可能性は低い
